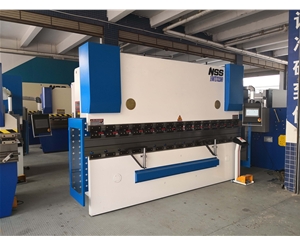

1、采用全鋼焊結構，具有足夠的強度和剛性；
2、液壓上傳動，機床兩端的油缸安置于滑塊上，直接驅動滑動工作；
3、滑塊同步機構采用扭軸強迫同步；
4、采用機械檔塊結構，穩定可靠；
5、滑塊行程機動快速調，手動微調，計數器顯示；
6、斜楔式的撓度補償機構，以保證獲得較高的折彎精度。
1、滑塊部分：采用液壓傳動，滑塊部分由滑塊、油缸及機械擋塊微調結構組成。左右油缸固定在機架上，通過液壓使活塞（桿）帶動滑塊上下運動，機械擋塊由數控系統控制調節數值；
2、工作臺部分：由按鈕盒操縱，使電動機帶動擋料架前后移動，并由數控系統控制移動的距離，其讀數為0.01毫米（前后位置均有行程開關限位）；
3、同步系統：該機由扭軸、擺臂、關節軸承等組成的機械同步機構，結構簡單，性能穩定可靠，同步精度高。機械擋塊由電機調節，數控系統控制數值；
4、擋料機構：擋料采用電機傳動，通過鏈操帶動兩絲桿同步移動，數控系統控制擋料尺寸。
折彎?rùn)C(jī)是一種能夠?qū)Ρ“暹M(jìn)行折彎的機器，其結構主要包括支架、工作臺和夾緊板，工作臺置于支架上，工作臺由底座和壓板構成，底座通過鉸鏈與夾緊板相連，底座由座殼、線圈和蓋板組成，線圈置于座殼的凹陷內，凹陷頂部覆有蓋板。使用時由導線對線圈通電，通電后對壓板產生引力，從而實現對壓板和底座之間薄板的夾持。由于采用了電磁力夾持，使得壓板可以做成多種工件要求，而且可對有側壁的工件進行加工，操作上也十分簡便。
